Référence produit : 981_9659
Entretoise Chicago Metallic T24 Hook 2850 pour ossature T24 - Référence Rockfon 243803

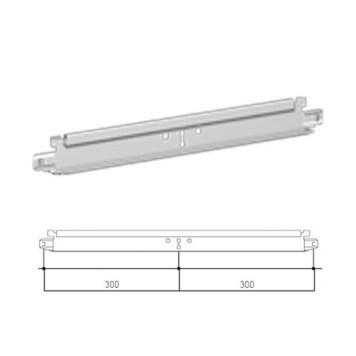

L'entretoise à épaulement Chicago Metallic T24 Hook 2850 permet de réaliser un plafond suspendu modulaire sur ossature apparente.
Elle permet de relier les rails de votre ossature pour faux plafond et d'y poser les dalles.
Elle vous garantit :
- 🔨 Montage/démontage facile
- 💥 Robustesse
- ⚙️ Compatibilité avec le Rockfon® System T24 A
- ✨ Rendu esthétique
Affectez votre article à une pièce
Vous pouvez affecter le produit à une pièce spécifique de votre projet. Vous pourrez
ensuite répartir les produits de votre panier dans les différentes pièces créées.
Il vous sera également possible de modifier les noms des pièces ou de déplacer les
produits d’une pièce à l’autre lorsque vous consulterez votre panier.
Des questions sur ce produit ? Demander un devis ?
Olivier Pisarski notre expert Industrie est à votre écoute du lundi au vendredi de 8h30 à 12h30 et de 13h30 à 18h.
Professionnels ? Créez votre compte et bénéficiez d’avantages !
Les accessoires indispensables
Descriptif et normes produit
L'entretoise à épaulement Chicago Metallic T24 Hook 2850 permet de réaliser un plafond suspendu modulaire sur ossature apparente.
Elle permet de relier les rails de votre ossature pour faux plafond et d'y poser les dalles.
Elle vous garantit :
- 🔨 Montage/démontage facile
- 💥 Robustesse
- ⚙️ Compatibilité avec le Rockfon® System T24 A
- ✨ Rendu esthétique
L'entretoise à épaulement Chicago Metallic T24 Hook 2850 s'utilise avec le profilé porteur Chicago Metallic T24 Hook 2850.
Le Rockfon® System T24 A / E est un système de faux plafond à ossature apparente en bord A ou semi-apparente en bord E de 24 mm:
- Ossature Chicago Metallic® T24 Hook 2850 Ossature T24 mm avec profilé porteur universel et entretoises à bord droit,
- Clic audible pour une installation rapide et facile,
- Ossature solide et stable qui facilite les démontages fréquents,
- Intégration facile des équipements grâce à la hauteur de 38 mm des profilés porteurs et des entretoises,
- Chaque dalle est démontable et le faible nombre de suspentes permet un accès facile au plenum.
Les plus produit :
- Le système à clic audible rend sa pose facile et rapide,
- L'ossature est résistante au feu et entièrement démontable,
- Les profilés T d'une largeur de24 mm et tous les éléments sont en acier galvanisé, offrant ainsi une surface d'aspect lisse et blanc.
Entretien
Le système d'ossature peut être nettoyé avec de l'eau et un détergent doux à l'aide d'une éponge ou d'un chiffon en microfibre.
Caractéristiques techniques
- Couleur : Blanc 001 , proche RAL 9003
- Système à clic pour une pose facile et rapide
- Montage à réaliser sur ossature
- Réaction au feu : A1
- Résistance à la corrosion : classe B (EN13964)
- Entièrement recyclable
- Longueur : 600 mm
- Largeur : 24 mm
- Hauteur : 38 mm
- Poids net : 0,182 kg / unité
- Matière : Acier
- Type de T : T24
| Distance entre les suspentes (mm) | Modulation (mm) | Flèche maximale 2,5 mm | Flèche maximale 4,0 mm |
|---|---|---|---|
| 1200 | 600 x 600 | 9,9 kg/m² | 16,5 kg/m² |
| 1200 | 1200 x 600 | 10,9 kg/m² | 17,9 kg/m² |
| 1200 | 1800 x 600 | 3,3 kg/m² | 5,7 kg/m² |
| 1200 | 1200 x 900 | 8,6 kg/m² | 14,2 kg/m² |
La capacité de charge du système est déterminée selon une flèche maximale des composants individuels, soit 1/500 de la portée ou de la flèche cumulative de tous les composants structurels, sans dépasser 2,5 ou 4,0 mm. La capacité de charge est considérée comme une charge répartie régulièrement en kg/m2, le poids de la dalle n'étant pas inclus.
* Poids maximal défini en fonction de la charge autorisée de suspentes à réglage rapide.
Domaines d'application
Construction intérieure de bâtiments :
- commercial,
- industriel,
- résidentiel.
Pose de plafonds suspendus dans :
- bureaux,
- commerces,
- écoles,
- hôpitaux,
- hôtels,
- locaux techniques,
- cuisines.
Utilisable en rénovation comme en neuf, notamment pour améliorer l'esthétique, l'isolation acoustique ou masquer des réseaux techniques (câbles, gaines, etc.).
Conseils de pose
Se référer au guide d'installation dans la section Documentation pour déterminer :
- les quantités à utiliser selon la surface du faux-plafond,
- les emplacements des différents composants du système selon les dimensions des dalles.
Nous vous conseillons de vous munir d'un niveau laser afin de vérifier l'horizontalité et l'alignement des différents composants de l'ossature de faux plafond suspendu.
Etape 1 : Fixation des cornières de rives
- Fixez les cornières de rives tout autour de la pièce sur une même ligne horizontale.
Elles déterminent et délimitent la hauteur finale de votre faux plafond, soutiennent l'extrémité des profilés porteurs et entretoises et offrent une finition parfaite à vos travaux.
Etape 2 : Installation des suspentes rapides
Pour assurer la stabilité de l'ensemble, il est indispensable de lier la structure au plafond via des suspentes réglables. Pour ce faire, il faut accrocher une extrémité des suspentes aux profilés porteurs (emplacement pré-percés prévus à cet effet dans les profilés) et accrocher l'autre extrémité de la suspente au plafond via des chevilles adaptées. Il existe différents modèles de chevilles rapides en fonction du type de revêtement composant votre plafond. Cette opération nécessite un peu d'outillage afin de fixer la cheville destinée à accueillir la suspente au plafond (cheville non fournie par Nelinkia).
Nous vous recommandons d'installer les suspentes rapides et de régler leur hauteur définitive au fur et à mesure de la pose des profilés porteurs (étape 3) :
- Insérez les chevilles ou fixations au plafond.
- Accrochez les suspentes rapides sur ces fixations en respectant les écartements indiqués sur le guide d'installation.
Les suspentes sont représentées par les flèches rouges sur les schémas suivants.
Etape 3 : Pose des profilés porteurs
- Attachez les profilés porteurs aux crochets de suspension des suspentes réglables.
- Posez les extrémités des profilés porteurs sur les cornières de rives.
- Refermez les crochets pour maintenir fermement les profilés.
- Utilisez le système réglable des suspentes rapides pour vérifier et ajuster l’horizontalité des profilés porteurs. Cette étape est cruciale pour garantir l’emboîtement parfait des dalles.
- Respectez une distance de 1200 mm entre chaque rangée de profilés porteurs.
Si la longueur de votre pièce est supérieure à 3600 mm (longueur d'un profilé porteur), assemblez bout à bout 2 profilés porteurs. C'est très simple et ne nécessite pas d'outillage.
Etape 4 : Pose des entretoises de 1200 mm
- Clipsez les entretoises de 1200 mm perpendiculairement aux profilés porteurs en respectant une distance de 600 mm entre 2 rangées parallèles d'entretoises. Cette opération se fait sans outil et le clic attestant d'un bon assemblage est audible.
Etape 5 : Pose des entretoises de 600 mm
- Clipsez enfin les entretoises de 600 mm perpendiculairement aux entretoises de 1200 mm afin de compléter la "grille" et de former des carrées de 600 mm x 600 mm dans lesquels viendront se loger les dalles.
Votre ossature est maintenant prête à recevoir les dalles de faux plafond !
Astuces
Si vous en avez la possibilité, équipez-vous d’un niveau laser afin de vous assurer que les profilés soient tous au même niveau.
