Référence produit : 1794_11170

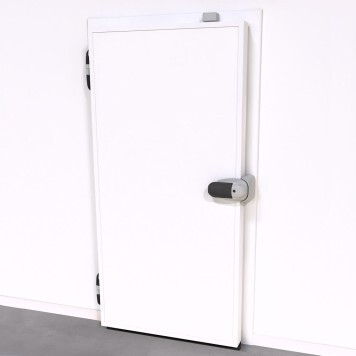

Porte pivotante PPN 1 Vantail LAHET - Ferrage à gauche - Poignée à droite
Maintenez des température négatives dans vos chambres froides avec notre porte pivotante :
- ⬜️ Coloris blanc RAL 9010
- 🚪 Ouverture pivotante en tirant vers la gauche
- ⛓️ Parements deux faces 63/100ème tôle laquée 25 µm
- ❄️ Isolant en mousse de polyuréthane injectée 45kg/m3 - Epaisseur 110mm
- 💦 Étanchéité garantie avec joints EPDM
- ⚙️ Nombreuses options disponibles en ligne (voir ci-dessous) ou sur demande
Affectez votre article à une pièce
Vous pouvez affecter le produit à une pièce spécifique de votre projet. Vous pourrez
ensuite répartir les produits de votre panier dans les différentes pièces créées.
Il vous sera également possible de modifier les noms des pièces ou de déplacer les
produits d’une pièce à l’autre lorsque vous consulterez votre panier.
Des questions sur ce produit ? Demander un devis ?
Maxime Drouin notre expert Grands Comptes / Collectivités est à votre écoute du lundi au vendredi de 8h30 à 12h30 et de 13h30 à 18h.
Professionnels ? Créez votre compte et bénéficiez d’avantages !
Les accessoires indispensables
Descriptif et normes produit
Maintenez des température négatives dans vos chambres froides avec notre porte pivotante :
- ⬜️ Coloris blanc RAL 9010
- 🚪 Ouverture pivotante en tirant vers la gauche
- ⛓️ Parements deux faces 63/100ème tôle laquée 25 µm
- ❄️ Isolant en mousse de polyuréthane injectée 45kg/m3 - Epaisseur 110mm
- 💦 Étanchéité garantie avec joints EPDM
- ⚙️ Nombreuses options disponibles en ligne (voir ci-dessous) ou sur demande
Quels sont les avantages de la porte pivotante pour chambre froide négative PPN ?
La porte pivotante négative PPN combine robustesse et isolation.
Ses deux parements en tôle laquée polyester 25 μm blanc RAL 9010 (0,63 mm) assurent une excellente résistance et un nettoyage facile.
Le vantail est isolé par une mousse de polyuréthane injectée de densité 45 kg/m³.
L’entourage du vantail en aluminium laqué blanc doté d’une rupture thermique épaisseur 110 mm limite les ponts thermiques.
Le cadre et le contre cadre sont composés d'un profil en aluminium blanc RAL 9010 muni d'une rupture thermique et d'un cordon chauffant intégré dans le cadre avec capot clipsable. Ils sont fixés par vis autoperceuses traversantes cachées par des capots clipsables.
L’étanchéité est assurée par un joint EPDM double alvéole avec raidisseur interchangeable et un joint racleur.
Charnières réglables et fermeture automatique complètent l’équipement.
Le cordon chauffant thermo régulé et un seuil inox 20/10 mm évitent la formation de givre au sol.
Des options comme le Ferme Porte ou la protection basse (inox ou PVC) peuvent s'ajouter aux produits selon vos besoins.
Dans quel secteur utiliser notre porte pivotante pour températures négatives ?
Conçue pour les chambres froides négatives, la PPN s’adresse aux secteurs où les températures en dessous de zéro doivent être maintenues. Elle est idéale pour les abattoirs, salaisons, ateliers de transformation, cuisines centrales et professionnelles, fromageries, laiteries, etc.
Grâce à son seuil chauffant et à son cordon thermo régulé, elle convient aux tunnels de surgélation, laboratoires et chambres de stockage de produits surgelés. Les poissonneries, biscuiteries et boulangeries bénéficient d’une fermeture isotherme fiable pour leurs zones de production et de stockage.
Les plateformes logistiques, bases de distribution, grandes et moyennes surfaces et entrepôts utilisent cette porte pour sécuriser les zones de stockage à froid négatif.
Sa construction hygiénique en aluminium et ses joints étanches la rendent également adaptée aux laboratoires pharmaceutiques et salles blanches.
Notez que cette porte nécessite un sol spécifique aux chambres froides négatives. Le seuil de la porte est à sceller pour optimiser l'isolation.
- Parement deux faces en tôle laquée polyester 25 μm blanc RAL 9010 63/100ème
- Isolation par mousse de polyuréthane injectée densité 45 kg/m³
- Entourage vantail en profilé aluminium laqué blanc RAL 9010 avec rupture thermique épaisseur 110 mm
- Cadre et contre cadre en aluminium laqué RAL 9010 15 μm avec rupture thermique, logement pour cordon chauffant intégré clipsable, assemblage et fixation par vis autoperceuses traversantes cachées par des capots clipsables
- Étanchéité par joint EPDM double alvéole avec raidisseur interchangeable et joint racleur double alvéole

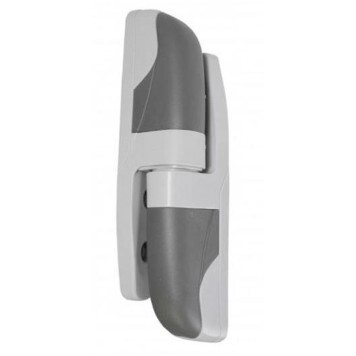

- Deux charnières réglables FERMOD - 1573 HP avec rampes

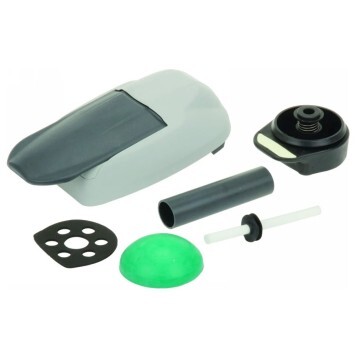

- Fermeture automatique FERMOD (modèle 520) avec décondamnation intérieure par coup de poing
- Cordon chauffant 220 V thermo régulé interchangeable (double passage) pour prévenir le givre
- Seuil à sceller recouvert d'une tôle inox épaisseur 20/10ème avec passage du cordon chauffant (4 passages)
Sens d'ouverture de la porte pivotante "tirant gauche"
Merci de bien vérifier le sens d'ouverture de votre porte avant de passer votre commande. Il ne sera pas possible d'échanger ou renvoyer la porte en cas d'erreur :
- Un sens d'ouverture "tirant gauche" signifie que lorsque la porte est fermée, la poignée est sur votre droite, les huisseries sont visibles à votre gauche.
- Lorsque vous ouvrez la porte, vous devez tirer la poignée de la droite vers la gauche.
Epaisseurs des panneaux de la chambre froide
Il est indispensable de préciser l'épaisseur des panneaux des cloisons de la chambre froide lors de votre commande (caractéristique 2*).
Les épaisseurs les plus courantes sont 100 mm et 120 mm.
Merci de nous contacter en cas d'épaisseur supérieure pour un devis sur mesure.
Options disponibles en ligne
Vous pouvez ajouter les options suivantes en les ajoutant à votre panier en tant qu'accessoires indispensables :
- Protections basses 2 faces :
- Ferme Porte TS77 gris avec Bras à Compas
Ces options seront livrées montées sur la porte commandée.
Délais d'expédition
Les portes de dimensions Largeur 800 mm x Hauteur 2000 mm et Largeur 900 mm x Hauteur 2000 mm sont tenues en stock et sont expédiées sous 1 semaine.
Les autres dimensions sont produites à la demande et nécessitent un délai de production de 4 semaines environ.
Dimensions disponibles
Vous pouvez commander en ligne les dimensions proposées en haut de page.
Pour les largeurs supérieures ou égales à 1400 mm et hauteurs supérieures à 2400 mm, merci de nous consulter ou de nous envoyer une demande de devis pour porte pivotante négative sur mesure.
NB: Si la largeur de passage est supérieure à 1,20 m, le raccordement des tôles se fait par un jonc aluminium horizontal.
Options disponibles sur devis
Merci de nous consulter pour les options suivantes :
- Protection 2 faces SPM coloris "Craie"
- Fermeture à clé FERMOD (modèle 521)
- Barre anti-panique FERMOD
- Fermeture 1/4 de tour 821HP FERMOD avec décondamnation
- Poignée de tirage Inox Magnétique 2 points + poignée Cuvette Int 2320
- Huisserie 4 faces
- Montage maçonnerie
- Sans seuil
- Restaurant,
- Ateliers de transformation, salaisons, abattoirs,
- Cuisines centrales, cuisines professionnelles, fromageries & laiteries,
- Poissonneries, viennoiseries, biscuiteries et boulangeries,
- Bases logistiques, plateformes de distribution, grandes et moyennes surfaces, entrepôts et zones de stockage,
- Laboratoires, tunnels de surgélation et environnements à froid négatif.
Conseils de pose

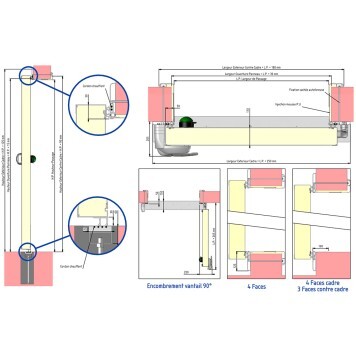

Infos largeur
- Largeur de Passage = largeur disponible lorsque la porte est totalement ouverte
- Largeur ouverture panneaux = Largeur de Passage + 30 mm
- Largeur extérieur Cadre (côté tirant) = Largeur de Passage + 250 mm
- Largeur extérieur Contre Cadre = Largeur de Passage + 180 mm
Infos hauteur
- Hauteur de passage = hauteur disponible
- Hauteur ouverture panneaux = Hauteur de Passage + 15 mm
- Hauteur extérieur Cadre (côté tirant) = Hauteur de Passage + 125 mm
- Hauteur extérieur Contre Cadre = Hauteur de Passage + 90 mm
Encombrement
- Encombrement de la porte côté tirant lorsque le vantail est ouvert à 90° = Largeur de Passage + 265 mm
- Encombrement porte fermée côté tirant = 205 mm à l'intérieur de la pièce
Matériel nécessaire
- niveau à bulle,
- laser ou règle,
- perceuse visseuse,
- tournevis plat,
- clé à pipe 8,
- clé plate 19, clé plate 24,
- ciment, mousse P.U, colle P.U.
Etapes à suivre pour fixer et mettre en place votre porte isotherme pour chambre froide négative PPN
- Vérifiez la planéité de la cloison et réalisez l’ouverture aux dimensions prévues.
- Si la porte comporte un seuil, prévoyez la réservation au sol correspondante.
- Installez le cadre et le contre‑cadre de part et d’autre de la cloison, en les maintenant bien alignés et en les collant sur la cloison.
- Ajustez l’huisserie, contrôlez son niveau et fixez‑la solidement à la cloison, puis remettez les éléments de finition.
- Scellez le seuil, remontez le vantail sur ses charnières et raccordez la porte à l’alimentation électrique en vérifiant le bon fonctionnement des accessoires.
NOTE 1 : Penser à faire une injection de mousse P.U. entre la découpe du panneau et l’huisserie, pour éviter les ponts thermiques.
NOTE 2 : Une notice de pose schématisée accompagne le produit lors de la livraison afin de vous guider lors de l’installation (à retrouver avec la visserie).
